THÔNG TIN CHI TIẾT VỀ QUANG THÔNG CỦA CÁC LOẠI ĐÈN LED
Quang thông cũng ảnh hưởng trực tiếp đến hiệu quả chiếu sáng của thiết bị. Vậy quang thông là gì? Lumen là gì? Quang thông có những ảnh hưởng như thế nào đến đèn chiếu sáng?

Tin tức

Quang thông là gì?

* Khái niệm quang thông là gì?

  • Quang thông là gì? Là đại lượng trắc quang thể hiện công suất bức xạ của ánh sáng được phát ra từ một nguồn sáng bất kỳ.
  • Quang thông được gọi là Lumen quy định bởi hệ đơn vị SI, CGS, ký hiệu là lm.
  • Quang thông trong tiếng anh là Luminous Flux là tổng lượng ánh sáng được phát ra từ một nguồn sáng cho mọi hướng trong vòng 1 giây.
  • Đơn vị đo của quang thông được gọi là lumen, ký hiệu là lm.
  • Mỗi nguồn sáng khi phát ra quang thông sẽ phụ thuộc vào công suất của đèn.

* Bảng tra quang thông của đèn LED

  • Mỗi công suất đèn LED khác nhau sẽ có quang thông khác nhau. Ngoài ra, quang thông còn phụ thuộc vào chỉ số hiệu suất phát quang. Chỉ số này càng cao thì quang thông đèn LED sẽ càng cao.
  • Dưới đây là quang thông của một số công suất đèn LED phổ biến:

Công suất (w)

Hiệu suất phát quang (lm/w)

Quang thông của đèn LED (lm)

Quang thông đèn LED 1w

100 - 130lm/w

100 – 130lm

Quang thông đèn LED 5w

100 - 130lm/w

500 – 650lm

Quang thông đèn LED 9w

100 - 130lm/w

900 – 1170

Quang thông đèn LED 10w

100 - 130lm/w

1000 – 1300lm

Quang thông đèn LED 20w

100 - 130lm/w

2000 – 2600lm

Quang thông đèn LED 30w

100 - 130lm/w

3000 - 3900lm

Quang thông đèn LED 50w

100 - 130lm/w

5000 – 6500lm

Quang thông đèn LED 100w

100 - 130lm/w

10000 – 13000lm

Quang thông đèn LED 200w

100 - 130lm/w

20000 – 26000lm

Quang thông đèn LED 500w

100 - 130lm/w

50000 – 65000lm

Quang thông đèn LED 1000w

100 - 130lm/w

100000 – 130000

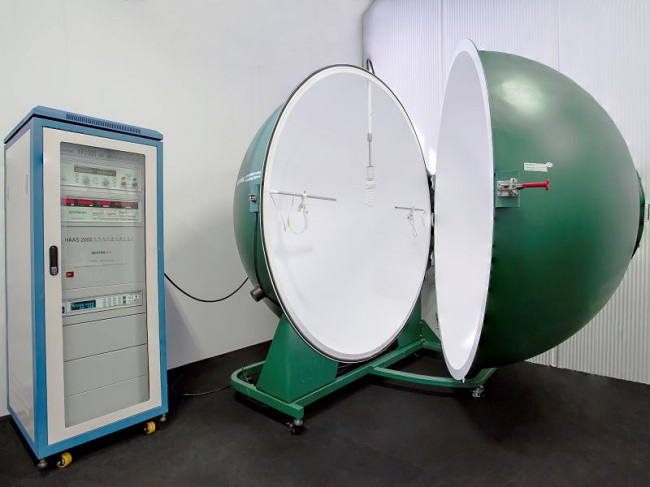

* Máy đo quang thông

  • Máy đo quang thông được sử dụng để đo hệ số quang thông của một nguồn sáng.
  • Máy đo quang thông sử dụng các cảm biến quang để đo chỉ số của đèn với độ chính xác cao. Thiết bị dễ dàng sử dụng với màn hình Led để theo dõi kết quả nhanh chóng.

                                             ​

      * Quang thông và lumen hữu ích là gì?

  • Một số nguồn sáng không có góc chiếu sáng xác định như đèn hình tròn, hình cầu, đèn hình nến sẽ phải tính theo các hướng sáng.
  • Do vậy, quang thông của những nguồn sáng này không có hữu ích trong quá trình chiếu sáng. Tuy nhiên, chúng vẫn được tính vào tổng lượng quang thông của hệ thống chiếu sáng.
  • Lumen hữu ích sẽ thường có hệ số thấp hơn so với tổng lượng quang thông đầu ra.
  • Đây là yếu tố quan trọng để đánh giá chất lượng khi sản xuất đèn led.

* Hệ số bù quang thông là gì?

  • Khi ánh sáng có phản xạ do được lắp đặt trong nhà, tường bao có quang thông lớn hơn so với nơi không có tường bao.
  • Do vậy, tính quang thông cần phải tính phần bù của ánh sáng khi có phản xạ ánh sáng.
  • Hệ số bù quang thông là phần chênh lệch giữa tổng quang thông và quang thông có phản xạ ánh sáng.
  • Hệ số bù quang thông được ký hiệu là d. Giá trị của hệ số d luôn lớn hơn 1 để tính phần bù quang thông của ánh sáng.

* Quang thông của đèn led là gì?

  • Theo nghĩa đơn giản quang thông của đèn led chính là tổng lượng ánh sáng phát ra từ đèn led.
  • Những loại đèn led sở hữu công suất càng cao sẽ có quang thông càng lớn.
  • Hệ số quang thông của đèn led là yếu tố để đánh giá đèn led sử dụng chip led có tốt hay không.

Công thức chung tính quang thông = Hiệu suất phát quang x công suất đèn

 Lumen là gì?

  • Lumen là đơn vị đo của quang thông, ký hiệu là Lm
  • Đơn vị tính của lumen bằng: 1lm bằng tỷ số 1 cd/sr.
  • Trong đó:

                 cd là ký hiệu viết tắt  biết đến là công suất phát sáng của nguồn sáng cho hướng chiếu cố định trên một đơn vị góc cố định.

                 sr (steradian) là diện tích radian foot vuông

* Cách tính quang thông của đèn led

Công thức tính quang thông được thực hiện như sau:  Φv = dQv / dt

Trong đó:

  • QV ( ký hiệu lm.s) chính là tổng năng lượng ánh sáng của nguồn sáng
  • dt là ký hiệu của một đơn vị diện tích mà nguồn sáng chiếu lên.
  • Công thức tính cường độ ánh sáng: Iv = dΦv / dΩ
  • Trong đó, Iv chính là cường độ ánh sáng, dΩ = dA/r^2  là ký hiệu của góc khối.
  • Khi tính quang thông của nguồn sáng cần nắm được các thông số về tổng lượng quang thông cần dùng và diện tích của căn phòng đó.
  • Sau đó, áp dụng công thức tính quang thông của đèn.

Ví dụ: Một phòng cần có tổng lượng quang thông là 12.000 lm để chiếu sáng cho 10m2.

      Như vậy, quang thông của 1 đèn bằng 12.000lm : 100m2 = 120lm

* Công thức tính số lượng đèn cần sử dụng dựa trên quang thông đèn led

  • Công thức tính số lượng đèn cần dùng = (diện tích chiếu sáng x độ rọi) : ( công suất của đèn x quang thông).
  • Trước khi tính, xác định: diện tích, độ rọi, công suất và quang thông.

Ví dụ: Một phòng có diện tích 15m2 với độ rọi là 150 lux

  • Tổng quang thông của đèn là: 2250lm.
  • Quang thông của đèn là 150lm.
  • Nếu bạn dùng đèn led có công suất 5W sẽ cần phải dùng số đèn là: (15 x 150) : ( 5 x 150) = 3 đèn.

Quang thông Lumen là gì? Mối liên hệ giữa quang thông với các thông số

* Liên hệ giữa quang thông với cường độ ánh sáng

  • Cường độ ánh sáng là công suất phát sáng của nguồn sáng từ góc chiếu cố định trên một diện tích. Ký hiệu là cd.
  • Lượng quang thông phụ thuộc vào công suất của nguồn sáng cùng góc chiếu. Do vậy, mỗi quan hệ giữa quang thông và cường độ ánh sáng là tỷ lệ thuận với nhau. Khi cường độ ánh sáng càng cao thì sẽ có lượng quang thông càng lớn

Công thức tính: 1lm = 1cr/sr/.

* Lux là gì? Liên hệ giữa quang thông với độ rọi của đèn LED

  • Độ rọi (Lux) được biết đến chính là chỉ số quang thông chiếu trên một đơn vị diện tích bề mặt. Độ rọi được ký hiệu là lux
  • Nếu muốn xác định độ rọi của đèn cần phải có số tổng lượng quang thông và diện tích. Hệ số quang thông sẽ quyết định hệ số của độ rọi.
  • Sự khác nhau giữa lumen và lux chính là cách tính lượng ánh sáng bao phủ. Khi một đèn có quang thông chiếu trên diện tích càng lớn thì ánh sáng càng mờ hơn do độ rọi thấp đi.

Ví dụ: Quang thông của một đèn led 500 lumen chiếu trên diện tích 1m2 thì sẽ có độ rọi là 500 lux. Tuy nhiên, nếu cùng đèn đó chiếu trên diện tích 5m2 thì độ rọi chỉ còn 100 lux.

* Liên hệ giữa quang thông của đèn LED với hiệu suất phát quang

  • Hiệu suất phát quang được tính bằng tỉ số của quang thông chia cho công suất: lm/w.
  • Hiệu suất phát quang phụ thuộc vào quang thông. Khi đèn có quang thông càng lớn thì hiệu suất phát quang càng cao.
  • Ngoài ra, công suất của đèn cũng đánh giá chất lượng phát sáng của đèn. Khi đèn có quang thông lớn nhưng công suất thấp thì đèn có hiệu suất chiếu sáng tốt.

 Quang thông Lumen là gì? Những lưu ý về quang thông khi chọn đèn led

* Lưu ý khi chọn đèn led cần hiểu rõ quang thông lumen là gì

  • Chọn đèn led có quang thông phù hợp sẽ đảm bảo được hiệu suất chiếu sáng cho hệ thống đèn trong nhà.
  • Tùy thuộc từng khu vực sẽ có yêu cầu về lượng ánh sáng khác nhau. Chọn đèn phù hợp vừa đạt hiệu quả phát quang, tiết kiệm chi phí đầu tư và điện năng.
  • Khi lắp đặt đèn LED chiếu sáng cho không gian rộng cần sử đụng dèn LED có quang thông cao.

Bảng tham khảo tiêu chuẩn quang thông trong từng khu vực:

Khu vực

Quang thông (lm)

Phòng bếp, bếp ăn

300 – 400

Phòng khách

400 – 500

Phòng tắm

500 – 600

Phòng ngủ

300 – 400

Phòng đọc sách

400

Hành lang

300

* Quang thông của đèn led so với đèn truyền thống

So sánh quang thông của đèn led với quang thông của đèn huỳnh quang và đèn sợi đốt

  • Mỗi loại đèn chiếu sáng sẽ có chỉ số quang thông khác nhau. Đèn led được đánh giá là loại đèn có quang thông lớn nhất hiện nay, hiệu quả chiếu sáng vượt trội.
  • Thông tin trong bảng dưới đây sẽ giúp xác định được đèn cần công suất bao nhiêu để đạt được đúng lượng quang thông yêu cầu.
  • Từ đó, xác định loại đèn cần dùng phù hợp với khu vực cần chiếu sáng.

 Bảng tham khảo so sánh quang thông giữa các loại đèn truyền thống:

Lumen (lm)

Công suất đèn sợi đốt
(w)

Công suất đèn compact
(w)

Công suất đèn led (w)

450

40

20 – 30

6 – 9

800

60

40

8 – 12

1100

75

50

9 – 13

1600

100

70

16 – 20

2600

150

100

25 – 28

Bảng tra quang thông của đèn theo công suất

Công suất
(W)

Đèn compact
(lumen)

Đèn LED
(lumen)

20

350

1600

50

750

6500

100

1600

13000

150

3200

19500

200

4100

26000

250

5300

26000

  • Từ bảng trên có thể thấy đèn led đạt là loại đèn có quang thông lớn gấp 3-5 lần so với đèn sợi đốt, đèn compact.
  • Do vậy, đèn led được đánh giá là thiết bị chiếu sáng tối ưu cho dân dụng, đường phố, nhà xưởng,…

* So sánh độ rọi của đèn LED với độ rọi của đèn huỳnh quang

  • Độ rọi của đèn LED thường cao gấp 2 – 3 lần độ rọi của đèn huỳnh quang.
  • Bởi đèn LED có hiệu suất phát quang cao và quang thông của đèn LED cao.

 Quang thông lumen là gì? Cách tính quang thông đèn LED cho phòng

* Công thức tính quang thông cho không gian phòng

Ta có công thức: 1 Lux = 1lumen/1m2. Từ công thức này có thể suy ra lượng quang thông cần cho một phòng sẽ bằng độ rọi yêu cầu.

* Bảng tính quang thông đèn LED cho không gian phòng

Bảng độ rọi theo tiêu chuẩn yêu cầu của một số không gian phòng:

Không gian phòng

Độ rọi tiêu chuẩn theo quy định

Quang thông cho phòng

Phòng họp, phòng hội nghị

500 Lux

500lm/ 1m2

Phòng học

300 Lux

300lm/ 1m2

Phòng ngủ

150 Lux

150lm/ 1m2

Phòng khách

150 – 300 Lux

150 – 300lm/ 1m2

Phòng bếp

400 – 800 Lux

400 – 800lm/ 1m2

Phòng tắm

400 – 800 Lux

400 – 800lm/ 1m2

Cầu thang, hành lang

750 Lux

750lm/ 1m2

---------------------------------------------------------------------- ------------------------------------------------------------------------------------------

Với những thông tin chi tiết trên đây đã giải đáp thắc mắc quang thông là gì? Lumen là gì?. Dựa vào thông tin trên, việc chọn lựa đèn led chất lượng, phù hợp với mục đích và không gian chiếu sáng trở nên dễ dàng, chính xác.Liên hệ Ledsang: 0964.170.763 ( zalo - ledsang) để biết thêm nhiều dòng đèn điện công nghiệp có quang thông chuẩn chất lượng.
